Casual surveillance

Description: ESP32-CAM, Orange Pi y Tailscale para vigilancia casera por web
18 July 2026 - 38 mins read time
Tags: IoT

Introducción

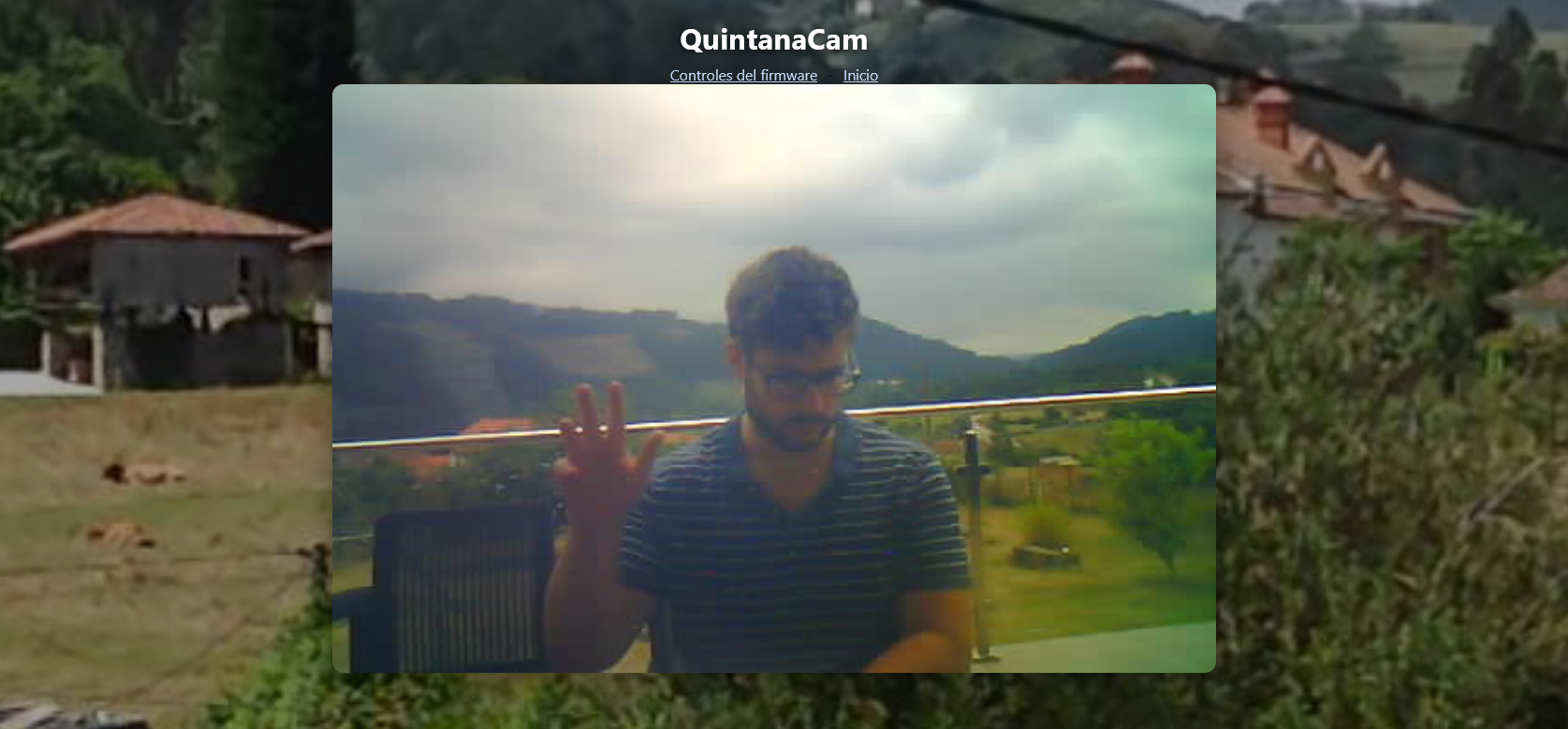

yo

En la línea de nuestro otro post en el que instalábamos una cámara comercial barata para vigilar nuestro jardín, aquí lo abordamos desde otra perspectiva: un ESP32-CAM (Ai-Thinker, OV2640, antena 2,4 GHz externa, programador ESP32-CAM-MB) como nodo de cámara, y una Orange Pi One en casa como servidor — no hay app móvil propia; el acceso remoto es por navegador web a través de VPN (Tailscale), con un portal (quintanacam) que sirve el stream y, aparte, los controles del firmware. En el nodo exterior probamos alimentación con panel solar (y, en una iteración futura, batería para cubrir la noche); de momento el prototipo va cableado/regulado de forma sencilla, como veremos más adelante.

Integración

Diseño eléctrico / electrónico

Conexionado:

El cableado mínimo del nodo de vigilancia (ESP32-CAM) queda así:

flowchart LR
    subgraph Solar["Alimentación"]
        PANEL["Panel solar 6V 10W"]
        REG["Regulador 5V\n(futuro)"]
        BAT["Batería 18650\n(futuro)"]
    end

    subgraph ESP["ESP32-CAM"]
        CAM["OV2640"]
        WIFI["WiFi 2.4 GHz"]
        IPEX["Conector IPEX/U.FL"]
    end

    subgraph RF["Antena externa"]
        PIG["Pigtail IPEX → RP-SMA"]
        ANT["Antena dipolo 2.4 GHz"]
    end

    PANEL -->|"6V DC"| REG
    REG -->|"5V"| ESP
    BAT -.-> REG
    IPEX --- PIG --- ANT
    WIFI --- IPEX
    CAM --> WIFI

Panel fotovoltaico:

Me compré este panel de 10 W para alimentar el ESP32. Ya os adelanto que fue un pequeño fracaso.

NOTA: Un condensador electrolítico de ≥1000 µF entre 5V y GND ayuda a absorber los picos de corriente del WiFi; no sustituye a una batería para la noche, pero reduce reinicios durante el día.

Comunicación inalámbrica:

Conectaremos una antena de 2,4 GHz (i.e. compatible con Wi-Fi, Bluetooth y ZigBee) al ESP32 para aumentar su rango de conexión WLAN fácilmente. Concretamente, es una antena dipolo de media onda con conector RP-SMA y cable pigtail (en un extremo SMA y en otro IPEX [U.FL; un conector minúsculo que va a la placa]). El ESP32 ya vienen con una antena de traza incorporada, que es como una pegatina plana, pero da una conexión pobre (tiene poca ganancia) y no vale para varios metros de distancia ni entorno adverso (e.g. no es orientable), y rebota en las paredes de la carcasa en que la metamos (sea de metal o de plástico muy grueso). Hay que tener mucho cuidado, son elementos muy delicados. Es importante notar que debemos romper la conexión de la antena de traza para usar la exterior eliminando la resistencia de la placa y puenteándola, si no, la señal se repartirá entre ambas y será contraproducente.

Dimensionamiento de potencia consumida:

Estimación orientativa para decidir si el panel de 10 W basta (spoiler: para streaming continuo, no):

Modo de operación Corriente @ 5 V Potencia
Deep sleep 10–200 µA ~0,001 mW
WiFi activo (idle) 80–120 mA 0,4–0,6 W
Streaming + cámara 180–240 mA 0,9–1,2 W
Pico de transmisión WiFi 400–500 mA 2,0–2,5 W

El panel de 10 W, en condiciones reales de exterior (suciedad, ángulo, nubes), entrega unos 6–7 W útiles en el mejor caso. Eso alimenta el streaming de día, pero no cubre la noche ni los picos de 500 mA sin un buffer (condensador grande o, mejor, batería).

Regla práctica para 24/7 con streaming continuo:

BOM

Con precios orientativos:

Componente Cant. Precio aprox. Enlace / tienda
ESP32-CAM Ai-Thinker (OV2640) 1 8–10 € TiendaTec, ElectroHobby
Programador ESP32-CAM-MB 1 4,95 € Electrónica El Faro
Antena 2,4 GHz RP-SMA + pigtail IPEX 1 1,40–4 € AliExpress
Panel solar 6 V 10 W 1 11–12 € AliExpress
Filamento PLA Matte (~50 g, carcasa) 1 ~1 € Bambu A1 Mini (coste material)
Orange Pi One (1 GB) 1 regalo / 53–88 € Turibot, ErreBi
microSD SanDisk Ultra 32 GB 1 12–24 € Kelkoo, Coditek
Fuente 5 V ≥1,5 A (Orange Pi) 1 ~0 € Reciclada de casa
Tailscale (plan gratuito) — 0 € tailscale.com
Condensador electrolítico ≥1000 µF 1 ~0,50 € Tienda de componentes
Total nodo ESP32 (prototipo)   ~26–32 € Sin Orange Pi ni batería
Total sistema completo   ~90–120 € Si se compra la Orange Pi

Diseño mecánico

Encontré este diseño gratuito muy guapo y básicamente esto usaré (con unas modificaciones en Blender para el agujero de la antena), impreso con mi Bambu A1 Mini en Pla Matte azul.

Software

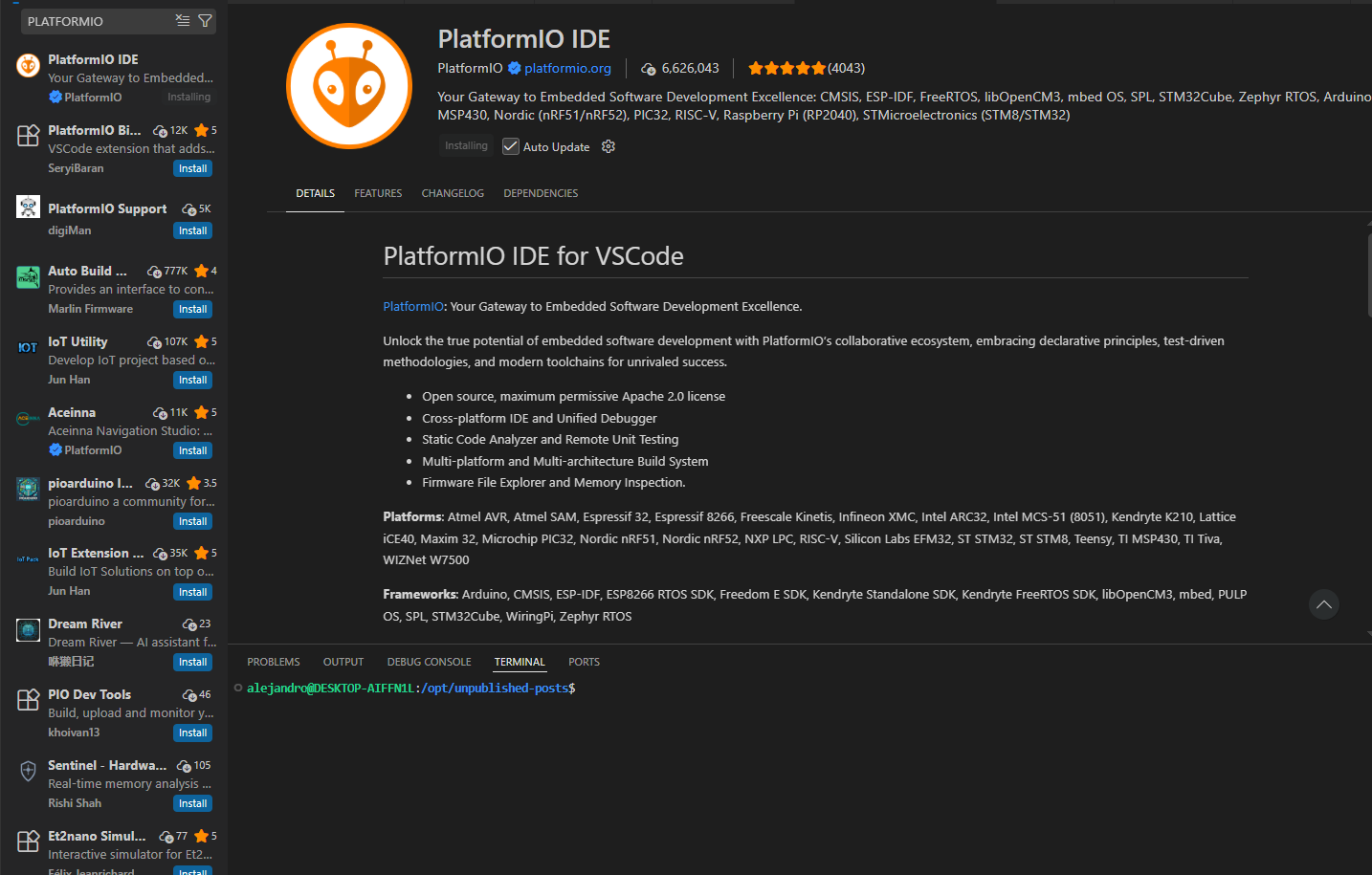

Probaremos a usar PlatformIO, que tiene integración en VSCode-like IDEs.

platformioide

Para probar la cámara, grabaremos este código (que además implementa reconocimiento de rostos) de ejemplo.

[!NOTE] El ejemplo arriba mencionado utiliza el framework ESP-WHO, que usa redes neuronales MTCNN y MobileNet para la detección de rostros, extrayendo en tiempo real vectores de características faciales que se comparan con una base de datos local almacenada en la PSRAM del microcontrolador (por ejemplo). El ejemplo original ya no lo soporta, pero hay otros ejemplos modernos como este muy interesantes que muestran casos de uso exitosos totalmente en el borde y end-to-end.

Tenemos que crear un nuevo proyecto con PlatformIO (inicializarlo desde la Comand Palette) (qué hacer o qué hacer si no termina de inicializar [a mi no me funcionó desde la WSL]) […].

[!WARNING] Frena. No hay manera de que consiga hacer funcionar PlatformIO en Windows ahora mismo y no estoy para perder el tiempo. Me paso a Arduino IDE para programar y ya está.

Cambiamos a Arduino IDE

En Archivo => Preferencias => Gestor de URLs Adicionales de Tarjetas asegurarse de tener: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json. Y en Herramientas => Placa => Gestor de tarjetas elegir e instalar “esp32” de Espressif Systems.

Cargamos el ejemplo de demo dedse Archivo > Ejemplos > ESP32 > Camera > CameraWebServer; descomentamos la macro correspondiente a nuestra placa (#define CAMERA_MODEL_AI_THINKER). Y más abajo también debemos definir el SSID (Service Set Identifier) y la clave de nuestra WiFi (const char* ssid = "NombreDeTuRed"; y const char* password = "PasswordDeTuRed";)

Como placa (en herramientas), elegimos AI Thinker ESP32-CAM y viendo sus especificaciones, elegimos: CPU Frequency 240MHz, Flash Mode QIO, Flash Frequency 80MHz, Partition Scheme Huge APP (Importante, si no, el código no cabe) y como Puerto seleccionamos el COM en el que apareció al conectar la placa o el adaptador FTDI si no la programamos directamente por USB.

Y cargamos el código, pulsando corto una vez el botón Reset cuando veamos Connecting....... en la terminal. Luego, cuando acabe, abrir el monitor serie a 115200 baudios, pulsar el botón Reset de la placa y se verá la dirección IP del dashboard para ver la grabación en vivo; abrir desde nuestro navegador; en cualquier dispositivo o máquina conectado a la misma (W)LAN:

WiFi connected
Camera Ready! Use 'http://192.168.1.24' to connect

(podremos especificar la IP deseada estáticamente).

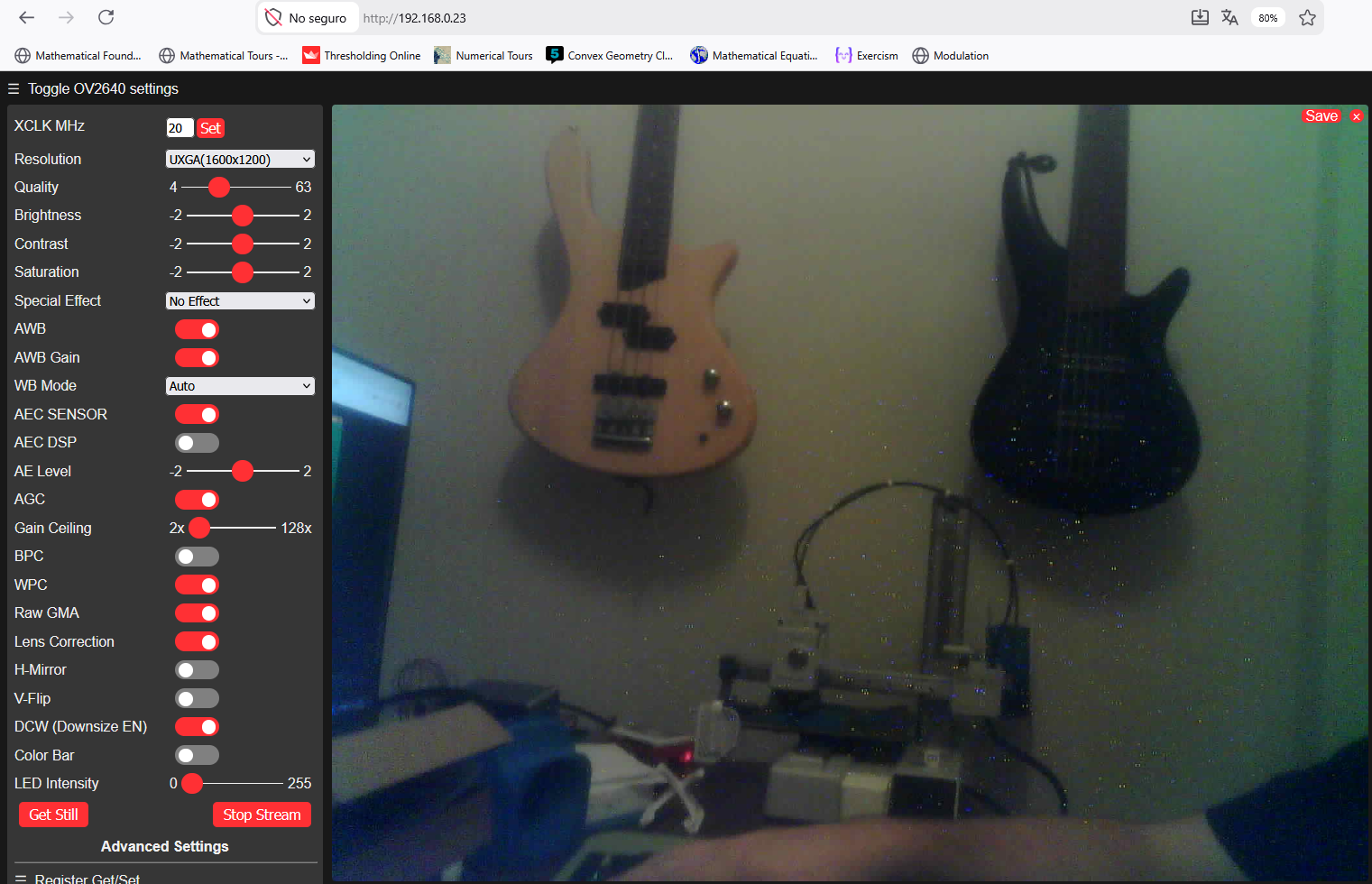

demoesp32cam

El ejemplo es bastante robusto y da una interfaz muy personalizable (resolución, procesamiento simple de imagen, ganancia y correción de lente, etc.), por lo que le haremos unos cambios mínimos y será lo que usemos como capa de control.

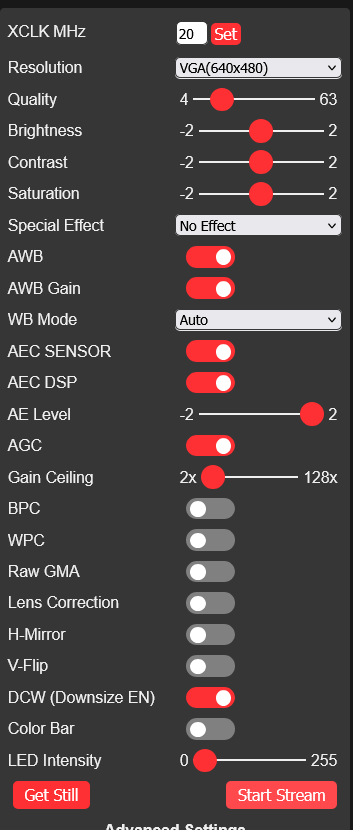

[!NOTE] ¿El stream va más lento que el caballo del malo? En un ESP32-CAM + OV2640 lo razonable son ~15–25 FPS; si se a 2–3 FPS, se recomienda:

  1. Resolución ↓ — de HVGA (480×320) a QVGA (320×240) o QQVGA (160×120); es lo que más sube FPS.
  2. Quality (JPEG) en 20–30; valores muy bajos (4–10) = más calidad pero más lenta la compresión.
  3. XCLK (external clock del sensor) a 20 MHz (máximo habitual).
  4. Dejar AWB (Auto White Balance), AEC (Auto Exposure Control) y AGC (Auto Gain Control); apagar lo superfluo: Raw GMA (gamma en crudo, aunque habilitarlo mejora sustancialmente la calidad visual), Lens Correction, WPC (White Pixel Correction), BPC (Black Pixel Correction). En escena brillante, subir AE Level (Auto Exposure Level, compensación de exposición) (y activar la regulación de exposisión con AE DSP, aunque baja los FPS) a +2 mejoró bastante la imagen ya que era una escena brillante y con alto rango dinámico.
  5. WiFi 2,4 GHz con buena señal (o antena externa); lejos del AP el MJPEG se ahoga.
  6. En código, PSRAM (Pseudo-Static RAM) + doble buffer: config.fb_count = 2; y config.grab_mode = CAMERA_GRAB_LATEST;.

Lo que pasa es que si se corta la alimentación, o si hay un pico de corriente y la placa se apaga momentáneamente, el ESP32 puede que se reinicie con una nueva IP (aunque el servidor se vuelva a lanzar, pues el código está en memoria flash) y tendremos que averiguarla para conectarnos a ella. La solución es fijar una IP estática en el propio firmware (no hace falta reservarla por DHCP en el router: el ESP32 la anuncia al asociarse por WiFi y deja de pedir IP al DHCP).

Para hacer esto, antes del WiFi.begin(ssid, password); añadimos:

IPAddress local_IP(192, 168, 1, 24); // La IP deseada de la cámara
IPAddress gateway(192, 168, 1, 1);   // IP del router (p. ej. 192.168.1.1)
IPAddress subnet(255, 255, 255, 0);
if (!WiFi.config(local_IP, gateway, subnet)) {
Serial.println("Error configurando IP Estática");
}

La IP debe estar en el rango del router (p. ej. 192.168.1.x con gateway 192.168.1.1). Conviene elegir una fuera del pool DHCP del router (o reservarla en Static Lease, DHCP Bind…, aunque no hace falta) para que ningún otro equipo reciba por error la misma IP. Si cambiara tras un reinicio o migración, hay que reconfigurar Tailscale y Nginx.

Aparte, lo ideal sería conectarnos al servicio desde otra red, pero esto requiere algún intermediario (PC o RPi, por ejemplo) corriendo un túnel Ngrok o Cloudflare apuntando a la IP del ESP32, o incluso Tailscale, pues tratar de montar un Wireguard para ESP32 consumiría demasiada memoria, que al ESP32 no le sobra por estar procesando ininterrumpidamente JPEG.

Centralita

Así pues, usaremos una Orange Pi One (que suelen ofrecer mayor rendimiento bruto [CPU y GPU] que las Raspberry Pi) que me han regalado como máquina que centraliza el streaming con acceso privado mediante servidor VPN.

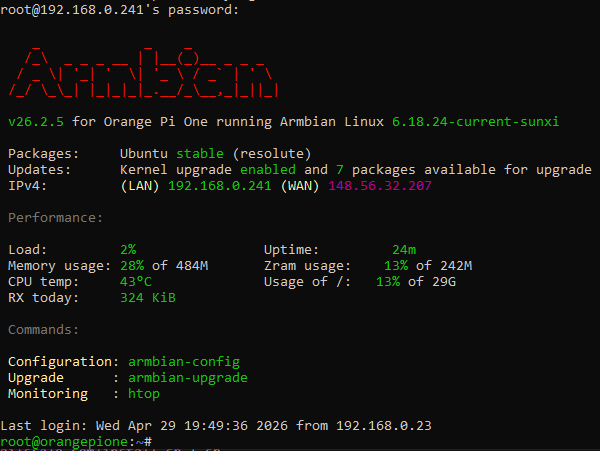

orangepissh

[!NOTE] Por cierto, usé este modelo de Maker World para empaquetarla, pintado con acrílicos.

Para alimentarla, uso un conector de de barril es de 4.0 mm exterior / 1.7 mm interior (centro pasivo) y una fuente de alimentación (convertidor AC-DC) de 5 V y 1,55 A que encontré por casa (recomiendan rango entre 1500 ÷ 2000 mA).

Le instalé un Armbian 26.2.5 XFCE (basado en Ubuntu 26.04 LTS) y para programarla la conecté al router por cable Ethernet (LAN) y localicé su IP mediante nmap -sn 192.168.1.0/24 desde mi PC (o el rango concreto de mi red local), conectado a la misma red (por WiFi; es indiferente), para entrar por SSH. A veces dan problemas para entrar por SSH durante la quema del SO, pero a mi me fue bien a la primera.

nmap -sn solo dice qué IPs responden: no etiqueta cuál es la Orange Pi. Descartamos las que ya conocemos (e.g. .1 == router, .24 == ESP32) y, de entre el resto, la identificamos así:

Aquí sí la IP suele venir por DHCP: una reserva en el router (o IP estática en Armbian) es opcional y solo útil si quieres SSH/Nginx siempre en la misma IP LAN; aunque con Tailscale + MagicDNS (quintanacam) no hace falta, porque el acceso remoto va por el nombre de la tailnet, no por la IP del Ethernet. Si más adelante cambias de router y la Pi quedó con IP fija de la subred anterior, ver el tip al final del checklist (¿Cambias de casa o de router?).

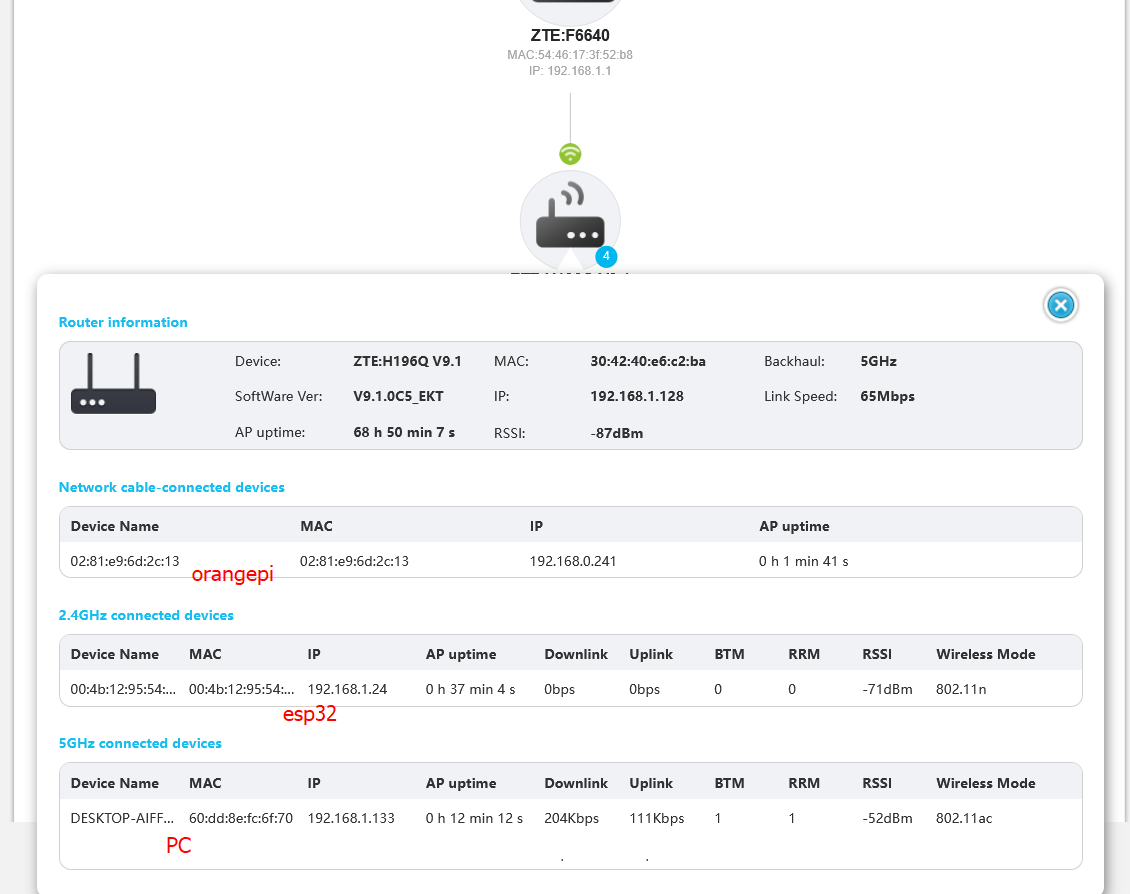

topology

Tras entrar por primera vez, me descargué el cliente Remmina para entrar por escritorio remoto (protocolo RDP [Remote Desktop Protocol]) (válido para Linux, Windows y MacOS), que solo requiere instalar xrdp en el servidor y activar el servicio con sudo systemctl start xrdp.

La idea es que la Orange Pi actúa como un enrutador de subred, de manera que sea un nodo de la red que sirva como puerta de enlace de la red para conectar todos los dispositivos de una subred (de interés) de la red privada física (de la casa) con otra red (e.g. yo desde el exterior u otra ciudad)

Y voy a aprovechar que ya tengo una cuenta en Tailsclae, que para el plan gratis permite nada más y nada menos que hasta 100 dispositivos en una única red (tailnet) para un máximo de 3 usuarios. Para instalar Tailscale en la Orange Pi, ejecutamos el script oficial:

curl -fsSL https://tailscale.com/install.sh | sh

Y tras instalar, iniciar el servicio y obtener el enlace de autenticación para loguearse desde (cualquier) navegador y añadir el dispositivo a la red tailnet:

sudo tailscale up

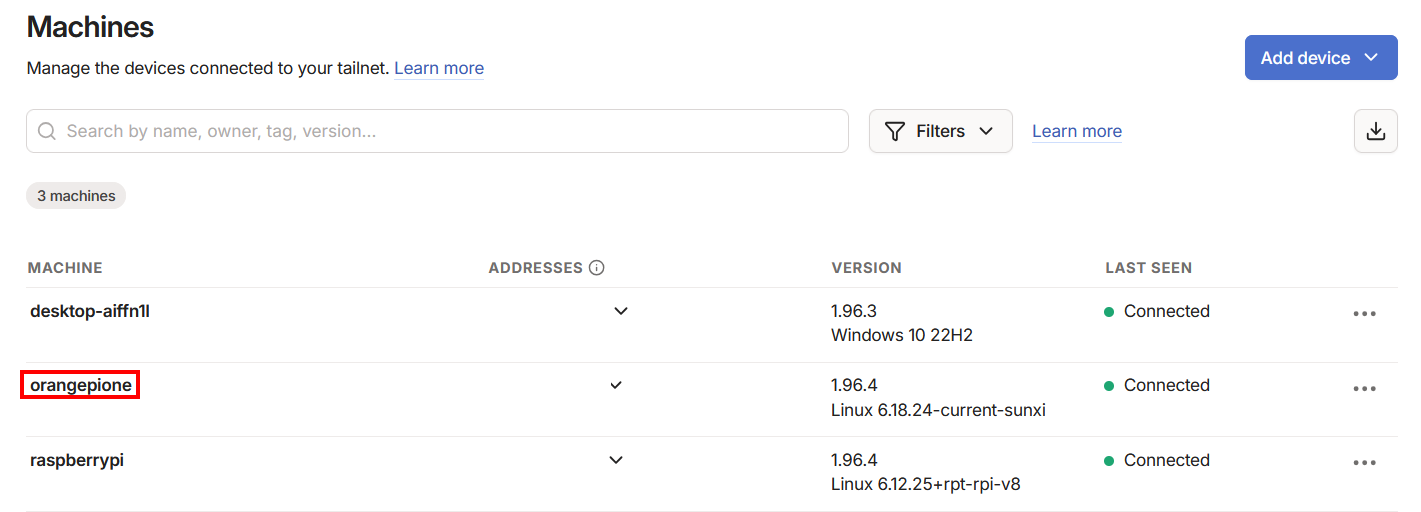

Una vez registrado, tendremos la Orange Pi añadida a la red privada con su respectiva IP privada asignada:

tailscale

[!NOTE] Desambiguación: Cuando estás en casa, accedes al ESP32 directamente por su IP local (e.g. 192.168.1.24) y no hace falta nada más. Pero cuando estás fuera, tu móvil no puede ver esa red privada. Entonces, con Tailscale activo (en el móvil), tu móvil “pregunta” dentro de esa red virtual quién sabe llegar a esa IP… y la Orange Pi responde que ella sabe y hace de puente. La Orange Pi está conectada a dos redes a la vez: la red local y la red de Tailscale. Por eso puede recibir tráfico seguro desde fuera y pasarlo al (y desde el) ESP32 como si se estuviera en casa, sin abrir puertos ni complicarse con el router.

Ahora debemos configurar la Orange Pi como enrutador de subred, de manera que la Orange Pi le diga a Tailscale: “oye, si alguien pregunta por la IP local del ESP32, dirígemelo a mí”. Esto es necesario para conectarnos a dispositivos en los que no podemos instalar Tailscale, precisamente como nuestro ESP32.

  1. Habilitar permanentemente el IP Forwarding en el kernel de Linux, necesario para redirigir tráfico (permitir que el SO reenvíe paquetes de datos entre diferentes interfaces de red, actuando como router o pasarela [gateway]):
# Crear archivo de configuración para persistencia tras reinicios
echo 'net.ipv4.ip_forward = 1' | sudo tee -a /etc/sysctl.d/99-tailscale.conf
echo 'net.ipv6.conf.all.forwarding = 1' | sudo tee -a /etc/sysctl.d/99-tailscale.conf

# Aplicar los cambios inmediatamente sin reiniciar
sudo sysctl -p /etc/sysctl.d/99-tailscale.conf

Sin esto, Linux no deja a la Orange Pi actuar como puente entre Tailscale (tailscale0) y Ethernet (eth0).

  1. Anunciar la IP específica del ESP32. En lugar de abrir el rango completo (e.g. 192.168.1.0/24), utilizaremos la notación /32 (un solo host, no toda la subred), que le dice a Tailscale que la Orange Pi solo ofrece acceso al ESP32:
sudo tailscale up --advertise-routes=192.168.1.24/32 --snat-subnet-routes

--snat-subnet-routes hace que el ESP32 vea la Orange Pi como origen del tráfico (no la IP Tailscale del móvil). Sin esto, el ESP32 intenta responder al router y la conexión suele fallar.

Para que el comando persista tras reinicios, crea /etc/systemd/system/tailscale-up.service o usa un script en /var/lib/tailscale/; lo más simple es añadir el flag al arranque:

sudo tailscale set --advertise-routes=192.168.1.24/32 --snat-subnet-routes

Y autorizar la ruta en el panel de tailscale, que no la activa automáticamente (por seguridad: tú decides qué subredes confías). Para esto hay que buscar la Orange Pi en la lista de dispositivos => Edit route settings y activar la ruta específica en el apartado Subnet routes. Asegurarse de que la opción Approve all esté desactivada para mantener el control manual.

Nginx y portal web

La Orange Pi hace de proxy inverso con contraseña y sirve el portal (/, /cam/, /panel/). El ESP32 manda el MJPEG en el puerto 81; Nginx lo expone en /stream y /cam/ lo muestra con un <img> (sin JavaScript del firmware, sin CORS ni sub_filter). Los controles del firmware viven aparte en /panel/ (para vídeo se usa /cam/, no el botón Stream del panel, que daba problemas cuando no se accedía directamente en local al ESP32).

1. Instalar Nginx y crear usuario (e.g. cam):

sudo apt update
sudo apt install nginx apache2-utils
sudo htpasswd -c /etc/nginx/.htpasswd-cam cam

2. Copiar la imagen de fondo:

sudo mkdir -p /var/www/quintanacam
sudo cp ~/Imagenes/background_quintana.jpg /var/www/quintanacam/

3. Crear los tres HTML en /var/www/quintanacam/ (login.html, index.html, panel.html — si falta este último, /panel/ devuelve 404). Contenido en el apartado siguiente.

Tras crearlos:

sudo chown -R www-data:www-data /var/www/quintanacam
ls -la /var/www/quintanacam/login.html /var/www/quintanacam/index.html /var/www/quintanacam/panel.html

Archivos HTML del portal

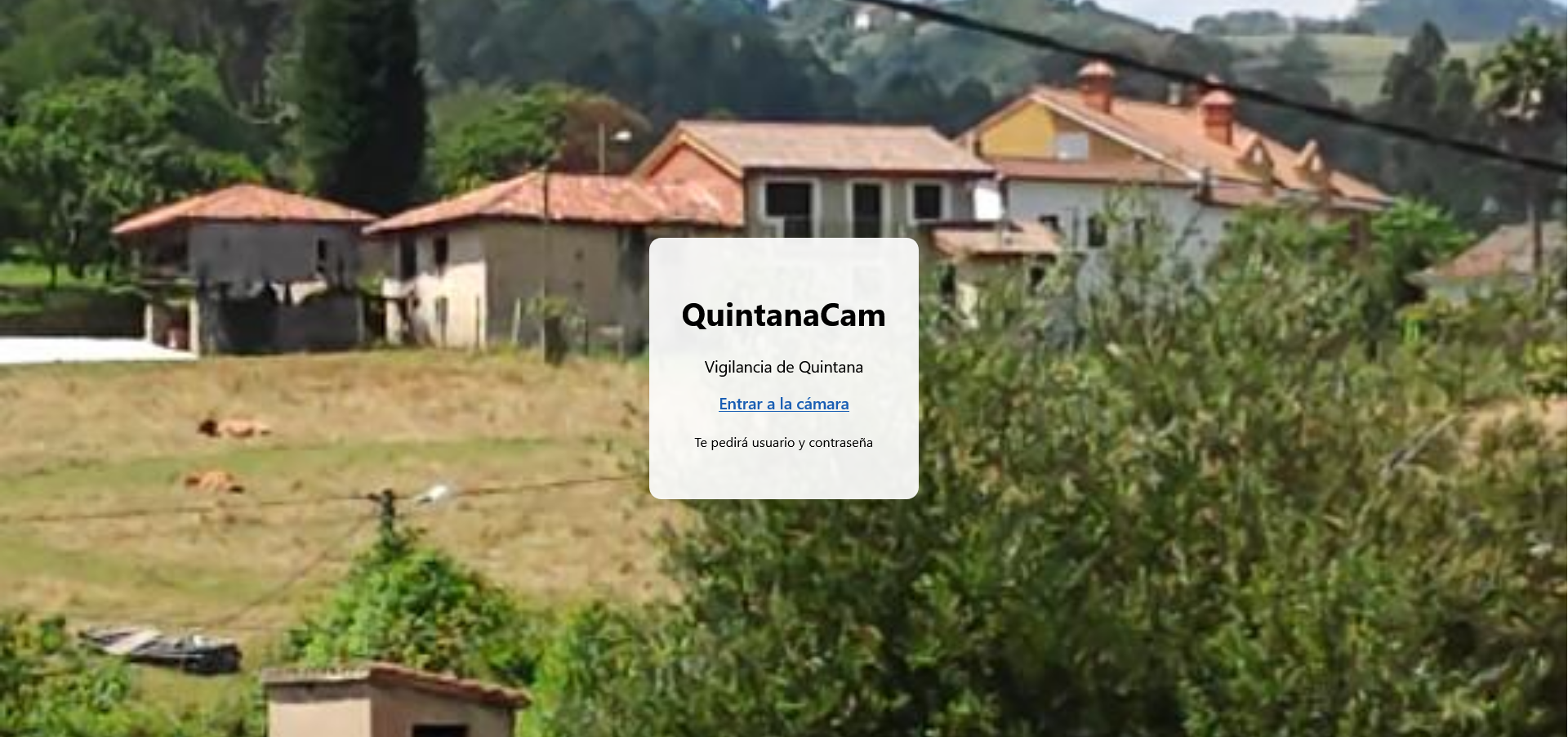

Al entrar en http://quintanacam/ se ve la pantalla de bienvenida (sin contraseña). Desde ahí se enlaza a /cam/ (streaming) o /panel/ (controles); ambas rutas piden cam + contraseña.

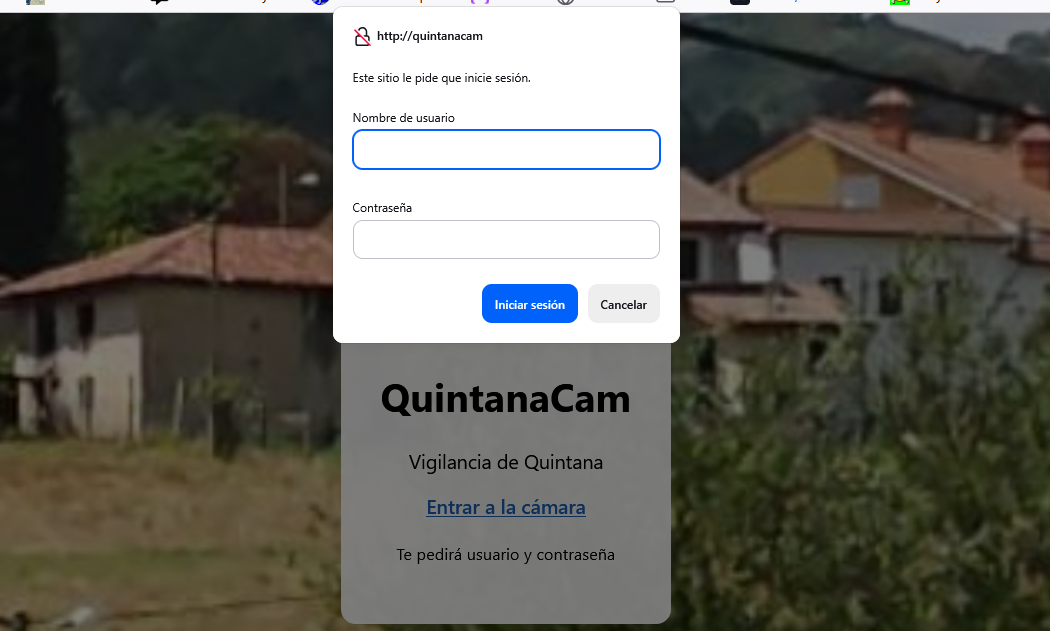

/var/www/quintanacam/login.html (pantalla de entrada — es lo que se ve al abrir http://quintanacam/):

login

<!DOCTYPE html>
<html lang="es">
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>QuintanaCam — Acceso</title>
  <style>
    body {
      margin: 0;
      min-height: 100vh;
      display: flex;
      align-items: center;
      justify-content: center;
      background: url('/background_quintana.jpg') center / cover no-repeat fixed;
      font-family: system-ui, sans-serif;
    }
    .card {
      background: rgba(255,255,255,0.92);
      padding: 2rem;
      border-radius: 12px;
      text-align: center;
      max-width: 360px;
    }
    a { color: #1a5fb4; font-weight: 600; }
  </style>
</head>
<body>
  <div class="card">
    <h1>QuintanaCam</h1>
    <p>Vigilancia de Quintana</p>
    <p><a href="/cam/">Ver en vivo</a></p>
    <p><a href="/panel/">Controles del firmware</a></p>
    <p><small>Te pedirá usuario y contraseña</small></p>
  </div>
</body>
</html>

/var/www/quintanacam/index.html (vídeo en vivo en /cam/ — solo frames, sin panel del ESP32):

entry

<!DOCTYPE html>
<html lang="es">
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>QuintanaCam — En vivo</title>
  <style>
    * { box-sizing: border-box; }
    body {
      margin: 0;
      min-height: 100vh;
      background: url('/background_quintana.jpg') center / cover no-repeat fixed;
      display: flex;
      flex-direction: column;
      align-items: center;
      padding: 1rem;
      font-family: system-ui, sans-serif;
    }
    body::before {
      content: "";
      position: fixed;
      inset: 0;
      background: rgba(0, 0, 0, 0.35);
      z-index: 0;
    }
    h1, nav, #stream, .hint {
      position: relative;
      z-index: 1;
    }
    h1 {
      color: #fff;
      text-shadow: 0 2px 8px rgba(0,0,0,.6);
      margin-bottom: 0.5rem;
    }
    nav a {
      color: #cde4ff;
      margin: 0 0.5rem;
    }
    #stream {
      width: min(960px, 100%);
      max-height: 70vh;
      object-fit: contain;
      border-radius: 12px;
      box-shadow: 0 8px 32px rgba(0,0,0,.4);
      background: #111;
    }
    .hint {
      color: rgba(255,255,255,0.85);
      font-size: 0.9rem;
      margin-top: 0.75rem;
    }
  </style>
</head>
<body>
  <h1>QuintanaCam</h1>
  <nav><a href="/panel/">Controles del firmware</a> · <a href="/">Inicio</a></nav>
  <img id="stream" src="/stream" alt="Vídeo en vivo">
</body>
</html>

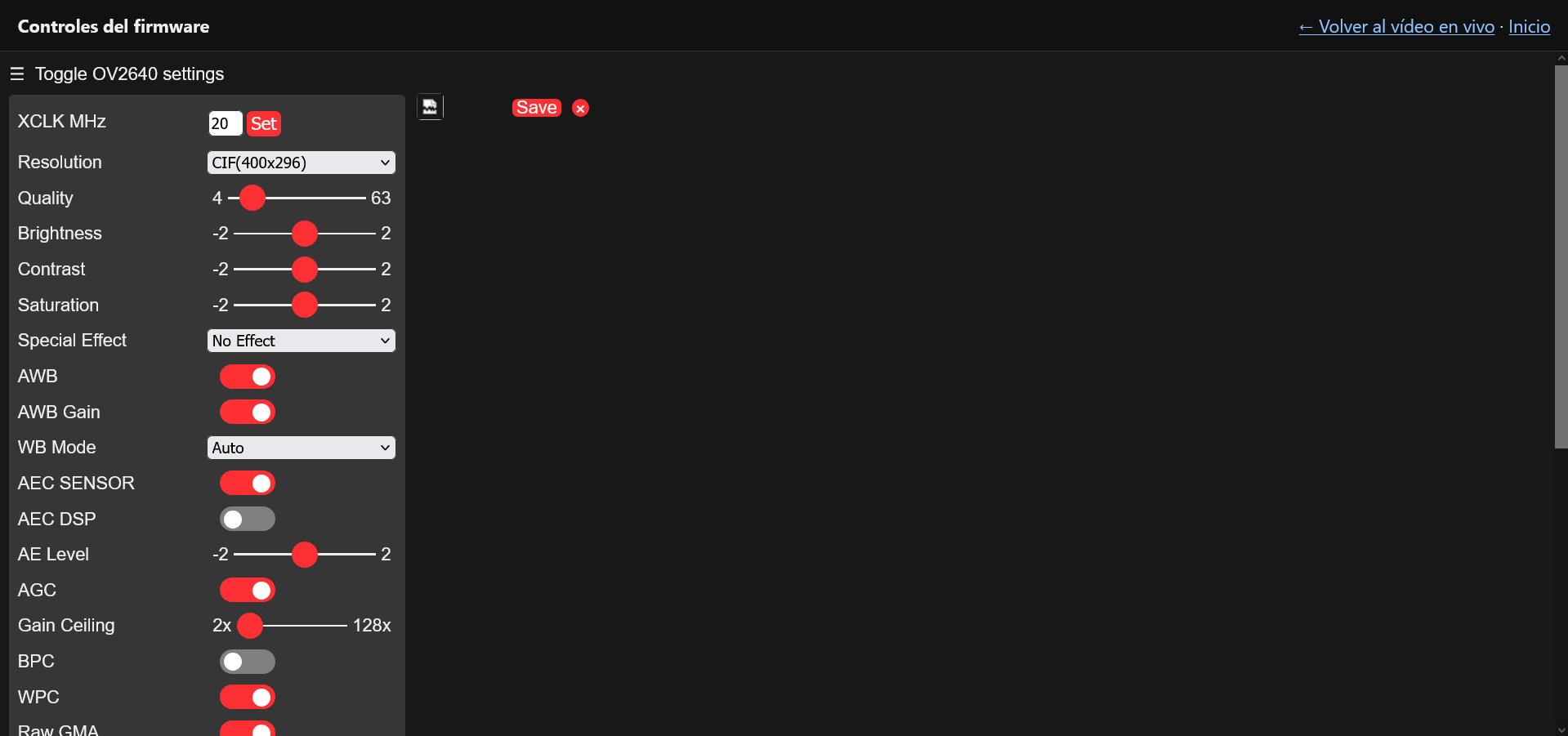

/var/www/quintanacam/panel.html (panel completo del ESP32 en /panel/ [resolución, saturación, ganancia, efectos…]):

panel

<!DOCTYPE html>
<html lang="es">
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>QuintanaCam — Controles</title>
  <style>
    * { box-sizing: border-box; }
    body {
      margin: 0;
      min-height: 100vh;
      background: #1a1a1a;
      display: flex;
      flex-direction: column;
      font-family: system-ui, sans-serif;
    }
    header {
      display: flex;
      align-items: center;
      justify-content: space-between;
      gap: 1rem;
      padding: 0.75rem 1rem;
      background: #111;
      color: #eee;
      border-bottom: 1px solid #333;
    }
    header a { color: #8ec5ff; }
    #panel {
      flex: 1;
      width: 100%;
      min-height: 80vh;
      border: none;
      background: #000;
    }
  </style>
</head>
<body>
  <header>
    <strong>Controles del firmware</strong>
    <nav>
      <a href="/cam/">← Volver al vídeo en vivo</a>
      · <a href="/">Inicio</a>
    </nav>
  </header>
  <iframe id="panel" src="/esp32/" title="Panel ESP32-CAM"></iframe>
</body>
</html>

4. Sitio /etc/nginx/sites-available/quintanacam (después de crear los tres HTML):

server {
    listen 80;
    server_name quintanacam quintanacam.casa orangepione;

    root /var/www/quintanacam;
    access_log off;
    error_log /var/log/nginx/quintanacam-error.log warn;

    auth_basic "QuintanaCam";
    auth_basic_user_file /etc/nginx/.htpasswd-cam;

    # Fondo del login (público)
    location = /background_quintana.jpg {
        auth_basic off;
        try_files /background_quintana.jpg =404;
    }

    location = / {
        auth_basic off;
        try_files /login.html =404;
    }

    location = /cam  { return 301 /cam/; }
    location = /cam/ { try_files /index.html =404; }

    location = /panel  { return 301 /panel/; }
    location = /panel/ { try_files /panel.html =404; }

    # MJPEG en vivo (usado por /cam/)
    location /stream {
        proxy_pass http://192.168.1.24:81/stream;
        proxy_http_version 1.1;
        proxy_set_header Host $host;
        proxy_read_timeout 300s;
        proxy_buffering off;
    }

    # Panel del firmware (iframe en /panel/)
    location /esp32/ {
        rewrite ^/esp32/(.*) /$1 break;
        proxy_pass http://192.168.1.24;
        proxy_http_version 1.1;
        proxy_set_header Host $host;
        proxy_read_timeout 300s;
    }

    # API del firmware (el JS del panel usa origin, sin prefijo /esp32/)
    location ~ ^/(control|status|capture|bmp|jpg|xclk|reg|greg|pll|resolution) {
        proxy_pass http://192.168.1.24;
        proxy_http_version 1.1;
        proxy_set_header Host $host;
        proxy_read_timeout 300s;
    }
}

5. Activar y recargar:

sudo ln -sf /etc/nginx/sites-available/quintanacam /etc/nginx/sites-enabled/
sudo rm -f /etc/nginx/sites-enabled/default
sudo nginx -t && sudo systemctl reload nginx

6. Ajuste global en /etc/nginx/nginx.conf (dentro del bloque http { ... }) para no desgastar la microSD:

access_log off;
URL Qué ves
http://quintanacam/ Pantalla de bienvenida (sin contraseña)
http://quintanacam/cam/ Vídeo en vivo MJPEG (pide cam + contraseña)
http://quintanacam/panel/ Controles del firmware en iframe (misma contraseña)

QR para acceder a la “aplicación”:

qr

Alias amigable (tipo quintanacam.com en lugar de una IP)

Tailscale no permite añadir registros DNS arbitrarios en MagicDNS (e.g. inventar quintanacam.com sin más); si no se compra el dominio, lo recomendado es usar la opción A, que es lo más parecido a lo deseado.

Opción Cómo ¿Hace falta comprar el dominio?
A. MagicDNS (recomendado) En admin.tailscale.com renombrar la Orange Pi a quintanacam. Con MagicDNS activo (DNS → MagicDNS ON), desde cualquier dispositivo en la tailnet: http://quintanacam/ No
B. Nombre completo Tailscale http://quintanacam.<tu-tailnet>.ts.net No
C. tailscale serve + HTTPS En la Orange Pi: sudo tailscale serve --bg http://127.0.0.1:80 → HTTPS automático en el nombre MagicDNS No
D. Dominio propio (quintanacam.com) Split DNS en Tailscale apuntando a un mini DNS (CoreDNS, Pi-hole…) o registro público A → IP Tailscale de la Orange Pi (solo accesible con tailnet activa) Sí (para .com real)

Flujo con alias (opción A + Nginx):

flowchart LR
    MOVIL["Móvil con Tailscale"]
    TS["Tailnet MagicDNS\nquintanacam"]
    OPI["Orange Pi\nNginx :80"]
    ESP["ESP32-CAM\n192.168.1.24"]

    MOVIL -->|"http://quintanacam/"| TS
    TS --> OPI
    OPI -->|"proxy_pass + auth"| ESP

Desde fuera de casa: activar Tailscale en el móvil → abrir http://quintanacam/ (si Nginx está en la Orange Pi y la ruta /32 del ESP32 está aprobada, o acceder por la IP LAN de la Orange Pi si se anunció toda la subred).

Finalmente, para acceder al streaming sin Nginx, basta con instalar la app de Tailscale en el móvil, conectarse con la misma cuenta y activarla, para ingresar en el navegador la IP estática del ESP32:

http://192.168.1.24

Con Nginx + alias: http://quintanacam/ (usuario/contraseña del htpasswd).

Cuidar la SD

Para que la tarjeta de memoria SanDisk Ultra, que contiene el SO de la Orange Pi, dure años, se recomienda mitigar la escritura constante, e.g.:

root@orangepione:~# swapon --show
NAME       TYPE        SIZE  USED PRIO
/dev/zram0 partition 242.3M 46.5M    5

root@orangepione:~# zramctl
NAME       ALGORITHM DISKSIZE  DATA  COMPR TOTAL STREAMS MOUNTPOINT
/dev/zram1 zstd           50M  1.6M 393.7K  1.5M         /var/log
/dev/zram0 lzo-rle     242.3M 44.5M  15.2M 16.8M         [SWAP]

Checklist: montaje y acceso remoto desde cero

Recorre en orden la siguiente lista y tendrás el sistema montado al completo:

A. ESP32-CAM (nodo cámara)

B. Orange Pi (centralita)

C. Nginx (proxy + portal)

D. Acceso remoto (fuera de casa)

[!TIP] ¿Cambias de casa o de router? Has de modificar someramente el firmware del ESP32 y la Orange Pi si cambia la red local o la IP de la cámara.

En el ESP32 (volver a flashear o subir el sketch):

  • ssid y password → WiFi de la nueva vivienda.
  • local_IP, gateway y subnet → adaptarlos al rango del router nuevo (p. ej. 192.168.1.24 y gateway 192.168.1.1) y volver a flashear. No hace falta reserva DHCP en el router: la IP ya va fijada en el sketch; si el rango sigue siendo 192.168.1.x, puedes reutilizar la misma local_IP.

En la Orange Pi (servidor):

  • Preferible dejar Ethernet en DHCP (no IP fija en Armbian). Si en el router viejo le fijaste a mano una IP de otra subred (p. ej. 192.168.0.241 y el nuevo es 192.168.1.x), el cable “conecta” pero el PC no la ve ni recibe DHCP: nmap/ping fallan y puedes confundir tu propia IP Windows con la de la Pi.
  • Recuperación sin pantalla/teclado: cable Ethernet directo PC ↔ Orange Pi; en el PC pon IP manual temporal en la subred vieja (p. ej. 192.168.0.10 / 255.255.255.0, gateway vacío; comprueba con ipconfig que no sigues en 192.168.1.x); ssh root@192.168.0.241 (o la IP que muestre el router en “dispositivos por cable”); en la Pi pasa Ethernet a DHCP (nmcli / nmtui); devuelve el PC a DHCP automático y vuelve a enchufar la Pi al router; localiza la IP nueva con nmap descartando router, ESP32, mesh y tu PC.
  • Si ya estás en la subred buena y solo cambió la del ESP32: /etc/nginx/sites-available/quintanacam → sustituir 192.168.1.24 en los proxy_pass; sudo nginx -t && sudo systemctl reload nginx. Tailscale: sudo tailscale set --advertise-routes=<IP_ESP32>/32 --snat-subnet-routes y aprobar la ruta en admin Tailscale.

El portal (quintanacam, /cam/, /panel/) y el usuario cam de Nginx no cambian si es la misma Orange Pi. Solo cambia la IP a la que el proxy apunta por dentro.

Qué queda por hacer (estado del proyecto)

Componente En el post ¿Implementado en hardware?
Alimentación solar 24/7 Mejoras pendientes Panel solo → falla de noche
Multicliente en el stream Mejoras pendientes 1 espectador vía proxy al ESP32

Conclusiones

Esta manera de configurar el acceso al streaming la considero buena porque nos da seguridad (no abrimos puertos de ningún router directamente, por tanto prevenimos ataques por fuerza bruta), simplicidad (no necesitamos configurar DDNS ni certificados SSL complejos, pues Tailscale ya cifra la conexión punto a punto) y robustez (la Orange Pi consume muy poco [menos de 1 A] y puede estar encendida 24/7 sin degradarse, a diferencia de un PC).

Bien es cierto que la cámara no funcionará de noche ni a horas vespertinas sin un módulo de batería (si es que está en el exterior); pero esto podríamos dejarlo como mejora para una futura actualización de nuestro próximo sistema de vigilancia casual.

Referencias

Mejoras pendientes (próxima iteración)

Tareas concretas para cuando retome el prototipo:

1. Arreglar la alimentación solar

Problema: el panel de 10 W rinde ~6–7 W en la práctica; los picos de WiFi (hasta 500 mA) provocan reinicios.

Opción A — Parche rápido: soldar un condensador electrolítico de ≥1000 µF entre 5V y GND del ESP32 (o en el cable de alimentación, menos recomendable).

Opción B — Solución definitiva: montar la cadena completa:

Panel 6V → Módulo de carga solar (CN3065, no TP4056) → Batería 18650/LiPo 2000–3000 mAh → Regulador 5V ≥1A → ESP32

2. Hacer viable el funcionamiento 24/7

El patrón que falla: panel pequeño + WiFi siempre activo + sin deep sleep + cargador simple → de día funciona, de noche muere.

Estrategia:

Medida Detalle
Deep sleep Despertar cada 1–10 min, capturar/enviar, volver a dormir
Panel Mínimo 5 W (justo), recomendable 10 W+ con batería
Batería 2000–3000 mAh como buffer nocturno
Software Apagar WiFi de noche o pasar a modo snapshot en lugar de streaming continuo

3. Varios clientes viendo el stream a la vez

Problema: Nginx hace proxy_pass a /stream del ESP32 por cada espectador; el CameraWebServer apenas aguanta un cliente MJPEG (RAM/CPU/WiFi). El segundo se queda a tirones o no arranca. Nginx no reparte un único flujo: multiplica la carga en la cámara.

Enfoque: la Orange Pi consume el MJPEG una vez (ffmpeg / gstreamer) y lo redistribuye a N navegadores (HLS, RTMP o WebRTC), dejando al ESP32 una sola conexión upstream.

Mejoras, versiones futuras e ideas

Notas condensadas de exploraciones paralelas y posibles evoluciones del sistema.

v2 — Hardware y mecánica

v2 — Software y conectividad

v3 — Otras arquitecturas de cámara

Enfoque Ventaja Inconveniente
Cámara IP comercial (Hikvision, Dahua, ONVIF/RTSP) Calidad, IR, PoE, fiabilidad Coste, menos hacker-friendly
Cámara solar 4G (Reolink, ieGeek, Eufy, Nivian…) Autónoma, sin WiFi de casa SIM de datos (2–15 GB/mes según uso); eSIM de fabricante ~11 €/mes vs SIM propia 2–7 €/mes
LoRa / HC-12 (433 MHz) Largo alcance RF, bajo consumo Muy poco ancho de banda; solo fotos/eventos, no vídeo
4G + WebRTC (ejemplo Badillo) Acceso remoto sin WiFi local Complejidad y coste de datos
Raspberry Pi + RaspiCam Ecosistema maduro, muchos repos Más consumo y coste que ESP32

Para cámaras RTSP comerciales se puede reenviar el stream con rtsp.me o incrustarlo en web vía VLC/ActiveX (StackOverflow).
